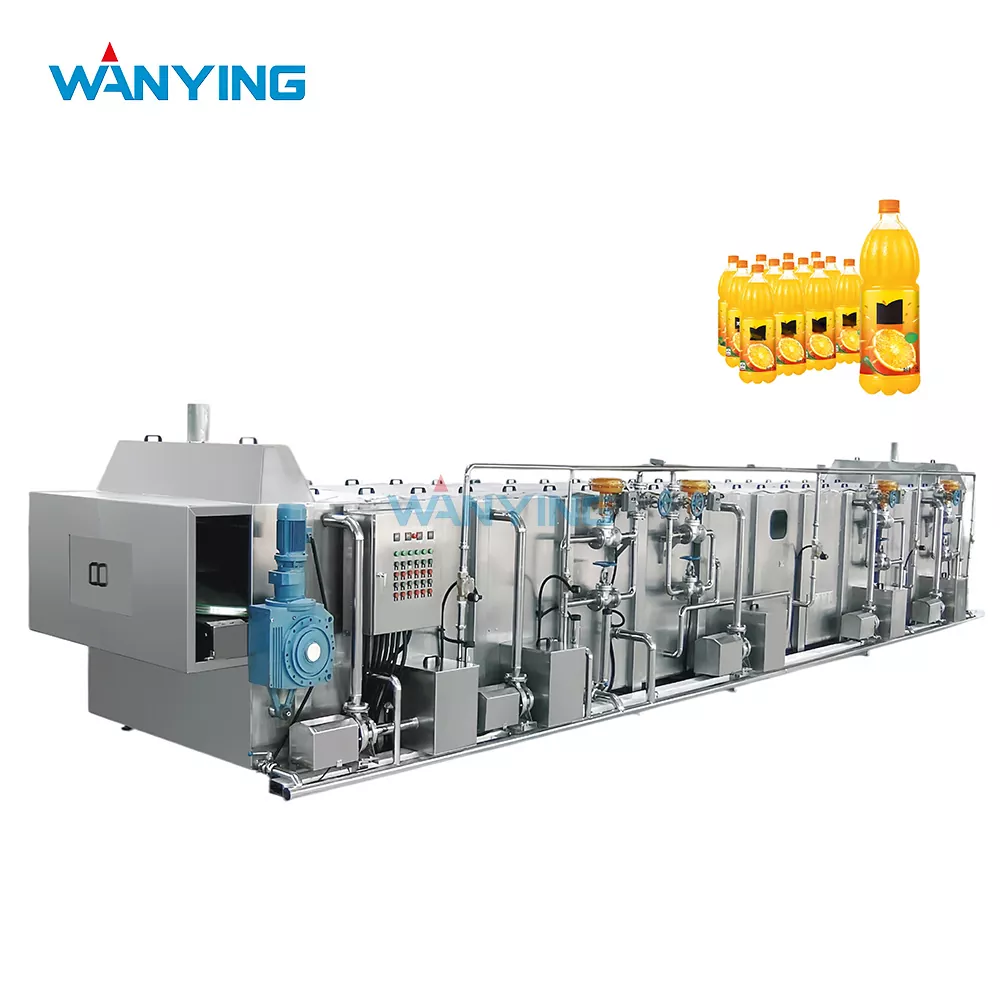

Tunnelpasteur

Ontworpen met modulaire sproeibalken, onafhankelijke temperatuurcontrolezones en een roestvrijstalen constructie die voldoet aan de hygiënenormen van voedselkwaliteit, levert deze machine consistente dodelijkheid (PU – Pasteurisatie-eenheden) in elke container, of het nu gaat om glazen flessen, PET, blikjes of stazakken. Met energieterugwinningssystemen die het thermische verlies verminderen en transportbedden met variabele snelheid die zich aanpassen aan verschillende productieritmes, biedt de Wanying Tunnel Pasteurizer een balans tussen voedselveiligheid, operationele efficiëntie en betrouwbaarheid op lange termijn, waardoor het een vertrouwde keuze is geworden in het competitieve voedselverwerkingslandschap van China.

Productoverzicht – De wetenschap van zachte conservering

1 Wat is een tunnelpasteur?

Een tunnelpasteur is een continu, op transportbanden gebaseerd thermisch behandelingssysteem waarin gevulde en afgesloten containers door een reeks verwarmde watersproeizones gaan, gevolgd door koelzones. De producttemperatuur wordt geleidelijk verhoogd tot een doelpasteurisatieniveau (doorgaans 72–95 °C, afhankelijk van de pH van het product en de microbiële belasting), gedurende een bepaalde verblijftijd vastgehouden en vervolgens geleidelijk afgekoeld tot omgevingstemperatuur voordat het wordt verlaten. Dit gegradueerde thermische profiel voorkomt thermische schokken – die glasbreuk of falen van de afdichting kunnen veroorzaken – en zorgt er tegelijkertijd voor dat de kerntemperatuur van elke container de vereiste dodelijkheid bereikt.

Het ontwerp van Wanying omvat onafhankelijk geregelde sproeizones (doorgaans 5–8 zones), elk met speciale recirculatiepompen, warmtewisselaars en temperatuursensoren. Deze zonale architectuur maakt het mogelijk de thermische curve nauwkeurig af te stemmen op de specifieke warmteoverdrachtskarakteristieken van verschillende containermaterialen en productviscositeiten.

2 Waarom kiezen voor Waning?

3 Technische specificaties (standaardmodel – 5 zones)

Waarom marktleiders kiezen voor Wanying – Prestaties die verder gaan dan specificaties

1 Gebouwd op tientallen jaren ervaring met thermische verwerking

Tunnelpasteurisatie is geen one-size-fits-all proces. De thermische dynamiek die werkt voor helder appelsap in een glazen fles van 330 ml is fundamenteel anders dan die vereist voor een stroperige oestersaus in een PET-container van 500 ml, of voor een zoutrijke gefermenteerde tahoe-pekel in een pot van keramiek. Het technische team van Wanying heeft deze afwijkingen sinds 2010 aangetroffen en opgelost in meer dan 85 pasteurisatie-installaties en bedient klanten in de sectoren vruchtensap, zuivel, specerijen en gefermenteerde voeding.

Door deze diepgaande ervaring leveren wij niet zomaar een standaardmachine met een generiek temperatuurprofiel. In plaats daarvan beginnen we elk project met een productkarakteriseringsfase, waarin we analyseren:

· De pH, viscositeit en het gehalte aan oplosbare vaste stoffen van het product

· Het materiaal, de wanddikte en de thermische geleidbaarheid van de container

· De stroomopwaartse vultemperatuur van de productielijn en de stroomafwaartse verpakkingsvereisten

· De beschikbare stoomdruk, de koelwatertemperatuur en de beperkingen van het vloeroppervlak van de faciliteit

Pas na deze analyse stellen we een zoneconfiguratie, de lay-out van de sproeikoppen en het snelheidsbereik van de transportband voor. Deze adviserende aanpak heeft klanten geholpen dure aanpassingen door vallen en opstaan ​​na de installatie te voorkomen – een veelvoorkomend pijnpunt bij kant-en-klare apparatuur.

2 Gespecialiseerde engineering voor veeleisende voedselcategorieën

Ons technische team bestaat uit voedselverwerkingsingenieurs die de microbiologische doelstellingen voor verschillende productcategorieën begrijpen. Bijvoorbeeld:

· Producten met een laag zuurgehalte (melk, sojamelk, haverdranken) – vereisen een 5-log reductie van sporen van Clostridium botulinum, waardoor kerntemperaturen van 85–95°C met een nauwkeurige verblijftijd nodig zijn. Onze tunnelpasteurs zijn voorzien van uitgebreide wachtzones en redundante temperatuursensoren om deze dodelijkheid te garanderen.

· Zuurrijke producten (vruchtensappen, sauzen op basis van azijn) – streven naar inactivatie van gist en schimmels bij 72–78°C, waarbij overpasteurisatie gekookte smaken kan veroorzaken. We ontwerpen kortere bewaarsecties met snelle koeling om de versheid te behouden.

· Gezouten pekelproducten (gefermenteerde tahoe, ingemaakte groenten) – brengen corrosierisico's met zich mee en veranderen de warmteoverdrachtssnelheid. We specificeren duplex roestvrij staal voor spuitcomponenten en passen de grootte van de spuitdruppels aan om een ​​gelijkmatige warmteverdeling door de pekellaag te garanderen.

Naast thermische profielen pakken we ook praktische productie-uitdagingen aan:

· Voorkomen van etiketschade – onze spuitmonden zijn schuin geplaatst om directe impact op gelijmde etiketten of etiketten met krimphoezen te voorkomen

· Vermijden van vervorming van de dop – we beperken de spuitdruk in de eerste voorverwarmingszone om interne drukopbouw te voorkomen

· Minimaliseren van watervlekken – onze laatste spoelzone maakt gebruik van gedeïoniseerd water met luchtmesdroging als optionele toevoeging

3 Engineering ondersteund door hoogwaardige componentpartnerschappen

De betrouwbaarheid van een tunnelpasteur hangt sterk af van de kwaliteit van de controle-, detectie- en vloeistofverwerkingscomponenten. Het inkoopbeleid van Wanying geeft de voorkeur aan gevestigde mondiale merken waarvan we de prestaties hebben geverifieerd door jarenlang praktijkgebruik. Onze standaardspecificatie omvat:

· Siemens PLC en HMI – voor stabiele logische verwerking en intuïtieve operatorinterface

· Omron-temperatuursensoren en naderingsschakelaars – voor nauwkeurige, driftvrije thermische metingen

· Grundfos recirculatiepompen – bekend om hun betrouwbaarheid bij continu gebruik en energie-efficiëntie

· Platenwarmtewisselaars – gebouwd volgens de ontwerpnormen van Alfa Laval, met opties voor volledig gelaste constructies in corrosieve toepassingen

· Sproeikoppen – vervaardigd uit slijtvast 316L roestvrij staal, waarbij de openingsgroottes per zone zijn geselecteerd om een ​​optimale spuitdekking te behouden

Deze componentenstrategie zorgt ervoor dat onze pasteurisatoren de kalibratie en mechanische integriteit behouden gedurende jaren van 24/7 gebruik. Omdat deze merken over wereldwijde distributienetwerken beschikken, kunnen onze klanten bovendien lokaal vervangende onderdelen aanschaffen, waardoor het risico op stilstand en de afhankelijkheid van één enkele leverancier worden verminderd.

4 Gevalideerde prestaties dankzij strenge fabrieks- en locatietests

Het vertrouwen in een pasteurisatiesysteem moet worden verdiend door aantoonbare resultaten, niet alleen door gedrukte specificaties. Wanying volgt een validatieprotocol in drie fasen voor elke tunnelpasteur:

Fase 1 – Warmtedistributietest in de fabriek:

Vóór verzending installeren we 16 thermokoppelsondes over de breedte van de transportband op drie verschillende hoogtes (onder, midden en bovenkant van de container). De machine draait met met water gevulde containers op normale bedrijfssnelheid en we registreren temperatuurvariaties in alle zones. Acceptatiecriterium: maximale afwijking van ±0,5°C van het instelpunt op elke sondelocatie.

Fase 2 – Bacteriologische validatie ter plaatse:

Na de installatie werken we samen met uw kwaliteitsteam om het daadwerkelijke product door de machine te laten lopen. We nemen pre-pasteurisatie- en post-pasteurisatiemonsters van meerdere posities op de transportband en sturen deze naar een geaccrediteerd laboratorium voor het totale kiemgetal en het testen van specifieke pathogenen. We geven de machine pas over als aan de vereiste doelstellingen voor houtreductie consequent is voldaan.

Fase 3 – Prestatiemonitoring op lange termijn:

We rusten elke machine uit met een dataloggingsysteem dat elke 30 seconden de zonetemperaturen, transportsnelheid en pompdrukken registreert. Deze gegevens kunnen worden geëxporteerd voor batchtraceerbaarheid en zijn ook op afstand toegankelijk voor onze servicemonteurs, die u proactief waarschuwen voor trends die kunnen wijzen op slijtage van de spuitmonden of vervuiling van de warmtewisselaar.

Dit validatieraamwerk biedt onze klanten gedocumenteerd bewijs van de capaciteiten van de machine, essentieel voor hun eigen wettelijke audits en kwaliteitscertificeringen voor klanten.

5 Een trackrecord dat voor zichzelf spreekt

Het sterkste bewijs van onze engineering komt van de klanten die bij ons terugkomen voor extra apparatuur. Ruim 40% van onze bestellingen voor tunnelpasteurs zijn afkomstig van bestaande klanten die hun lijnen uitbreiden of oudere machines van andere merken vervangen. Deze terugkerende klanten noemen drie consistente thema’s:

· Consistente productkwaliteit – de variatie in smaak, kleur en houdbaarheid van batch tot batch is aanzienlijk verminderd

· Lagere bedrijfskosten – ons warmteterugwinningssysteem verlaagt het stoomverbruik doorgaans met 18–22%, en onze duurzame sproeikoppen hoeven slechts elke 18–24 maanden te worden vervangen (vergeleken met 6–12 maanden bij concurrenten)

· Betrouwbare after-salesondersteuning – onze technici reageren tijdens kantooruren binnen 2 uur op diagnostische verzoeken op afstand, en we houden een strategische inventaris bij van kritieke reserveonderdelen in onze fabriek in Hubei voor een snelle verzending

We zijn er ook trots op dat een aantal van onze pasteurisatie-installaties zijn opgenomen in casestudy's uit de sector die zijn gepubliceerd door Chinese voedselverwerkende verenigingen, wat de erkenning van onze technische bijdragen door de bredere industrie weerspiegelt.

Kerncomponenten en kwaliteitsborging

1 Precisiespuitsysteem

Het hart van de tunnelpasteur is het spraydistributienetwerk. Wanying maakt gebruik van spiraalvormige mondstukken met volledige kegel, gerangschikt in verspringende, overlappende patronen om 100% dekking over de breedte van de transportband te bereiken. De sproeiers zijn gemaakt van slijtvast roestvrij staal en kunnen eenvoudig worden verwijderd voor reiniging of vervanging.

Elke zone heeft:

· Onafhankelijke recirculatiepomp (Grundfos of gelijkwaardig)

· Platenwarmtewisselaar (Alfa Laval of huishoudelijk hoogwaardig) voor nauwkeurige temperatuurregeling

· Automatische aftapkranen die opengaan als de machine stopt om oververhitting van stilstaande producten te voorkomen

· Flowmeters om het spuitvolume per zone te controleren en operators te waarschuwen voor mogelijke verstoppingen

2 Transportsysteem

De transportband is opgebouwd uit:

· Versterkte kunststof modulaire band (of RVS gaas voor zwaardere containers)

· Geleiderails met lage wrijving om kantelen van flessen te voorkomen

· Positief aangedreven tandwielen met anti-spelingontwerp voor nauwkeurige snelheidsregeling

· Bandwasspray bij de terugloop om de onderkant schoon te houden

3 Controle en monitoring

De Siemens PLC met 7-inch HMI biedt:

· Real-time weergave van het instelpunt en de werkelijke temperatuur van elke zone

· Historische trendgrafieken voor kwaliteitsaudits

· Alarmlogboeken met gidsen voor diagnostische probleemoplossing

· Met wachtwoord beveiligd receptbeheer voor maximaal 30 verschillende producten

Optionele upgrades zijn onder meer:

· Thermische printer voor batchrapporten

· Toegang op afstand via 4G-modem zodat onze servicemonteurs diagnoses kunnen uitvoeren

· Energiemonitoringmodule om het stoom- en elektriciteitsverbruik per dienst bij te houden

Operationele voordelen – meer dan alleen pasteurisatie

1 Energie-efficiëntie door intelligent ontwerp

De Wanying-tunnelpasteur recupereert restwarmte uit de koelzones en stuurt deze door naar de voorverwarmingszones met behulp van een tegenstroomwatercirculatiesysteem. Dit vermindert de vraag naar verse stoom met 18-22% vergeleken met conventionele ontwerpen. Bovendien wordt het sproeiwater continu gefilterd en hergebruikt, waardoor het waterverbruik met ongeveer 40% wordt verminderd.

2 Verminderd productverlies

Kenmerken voor zachte hantering zijn onder meer:

· Invoersynchronisatie met stroomopwaartse vuller om botsingen met flessen te voorkomen

· Gegradueerde versnellingszones die overeenkomen met de productbeweging

· Lekbakken onder elke zone die condens opvangen en terugsturen naar het systeem, waardoor watervlekken op containers worden voorkomen

3 Vereenvoudigd onderhoud

Onderhoudsvriendelijke eigenschappen:

· Scharnierende toegangsdeuren met kijkvensters op elke zone

· Snelsluitmondstukaansluitingen voor reiniging

· Schuine tankbodems met centrale afvoerpoorten om CIP-operaties (Clean-in-Place) te vergemakkelijken

· Lagerhuizen met smeernippels verlengd tot aan de buitenkant van de machine

Gebruiksscenario's uit de praktijk – Diverse toepassingen

Gebruiksscenario 2 – Sojasaus- en azijnfabriek in GuangdongDeze specerijenfabrikant produceert donkere sojasaus en oude azijn in glazen flessen van 500 ml. Hun eerdere pasteurisatiemethode omvatte een warmwaterbadtank met een inconsistente temperatuurregeling, wat leidde tot smaakvariatie en af ​​en toe een flesexplosie.

Afnemende oplossing:

· Een tunnelpasteur met 6 zones geïnstalleerd (voorverwarmen 55°C → 65°C → 78°C → 82°C → 75°C → 45°C)

· Geconfigureerde transportsnelheid voor een totale verblijftijd van 18 minuten

· pH-sensoren toegevoegd om de zuurgraad van proceswater te controleren (azijn kan standaardmondstukken aantasten; we gebruikten zuurbestendig 316L roestvrij staal)

Resultaten:

· Smaakconsistentiescore (door sensorisch panel) verbeterd van 75 naar 91 van de 100

· Flesexplosie-incidenten: nul gedurende 6 maanden

· De productiecapaciteit steeg van 8.000 naar 15.000 flessen per dienst zonder extra vloeroppervlak

· De machine werd volledig geïntegreerd met hun bestaande etiketteermachine en inkjetprinter, waardoor een naadloze lijn ontstond

Gebruiksscenario 3 – Kokoswater- en plantaardig drankbedrijf in Hainan Een producent van puur kokoswater en havermelk had pasteurisatie nodig die de verse smaak van hun producten niet zou koken of veranderen. Ze hadden UHT-systemen geprobeerd, maar vonden deze te agressief voor de delicate kokoswatereiwitten.

Afnemende oplossing:

· Op maat ontworpen pasteurisatieapparaat met 8 zones en een vlakkere temperatuurcurve:

o Voorverwarmen 1: 42°C, Voorverwarmen 2: 52°C, Voorverwarmen 3: 62°C, Wachten: 72°C (verlengd), Koelen 1: 60°C, Koelen 2: 48°C, Koelen 3: 35°C, Laatste spoeling: 25°C

· Gebruikt gedeoxygeneerd spuitwater om de oxidatieve afbraak van smaakstoffen te verminderen

· Zuurstofsensoren geïnstalleerd in het headspace-monitoringsysteem

Resultaat:

· Totaal kiemgetal verlaagd van >1.000 CFU/ml naar <10 CFU/ml (voldoet aan exportnormen)

· Houdbaarheid van het product verlengd van 90 naar 180 dagen zonder conserveermiddelen

· De klant exporteert nu naar de Zuidoost-Aziatische en Midden-Oosterse markten met volledige traceerbaarheidsrapporten voor elke batch

· Rendement op investering behaald in 14 maanden

Gebruiksscenario 4 – Gefermenteerde tahoe (tofu) pekelprocessor in SichuanGefermenteerde tahoe verpakt in met pekel gevulde glazen potten vormde een unieke uitdaging: de pekel heeft een hoog zoutgehalte (8–12%) en een lage pH (4,2–4,5), wat corrosief is voor standaard roestvrij staal en de warmteoverdrachtsnelheid beïnvloedt.

Afnemende oplossing:

· Superduplex roestvrijstalen (2205) sproeibalken en warmtewisselaars voor corrosiebestendigheid

· Uitgebreide voorverwarmzone om de pekeltemperatuur geleidelijk te verhogen, waardoor vetafscheiding uit de tofu-wrongel wordt voorkomen

· Lagere pasteurisatietemperatuur (76°C) met langere verblijftijd (25 minuten) om de karakteristieke zachte textuur te behouden

Resultaten:

· Geen corrosie waargenomen in het spuitsysteem na 18 maanden (voorheen sproeiers elke 6 maanden vervangen)

· Textuurbehoud beoordeeld als "uitstekend" door het kwaliteitscontroleteam

· Downtime for cleaning reduced from 4 hours/week to 1.5 hours/week due to improved CIP design

Veelgestelde vragen (FAQ)

Vraag 1: Hoe verwerkt de Wanying-tunnelpasteur verschillende containerformaten en materialen zonder dat er grote herconfiguraties nodig zijn?

A: Onze tunnelpasteur is ontworpen met verstelbare geleidingsrails en modulaire sproeibalkafstanden, zodat hij geschikt is voor een breed scala aan containerhoogtes (50–350 mm) en diameters (30–150 mm). Voor materiële verschillen:

· Glazen flessen – we verminderen de spuitdruk en breiden de voorverwarmingszones uit om thermische schokken te voorkomen.

· PET-flessen – we beperken de watertemperatuur tot onder 85°C om vervorming van de fles te voorkomen, en gebruiken een lagere spuitdruk.

· Blikken – we verhogen de spuitdruk en gebruiken hogere stroomsnelheden om de warmtepenetratie te garanderen.

· Zakjes – we voegen een ondersteuningsplatform toe en verlagen de snelheid van de transportband om verschuiving te voorkomen.

Het wisselen tussen containerfamilies duurt ongeveer 30-45 minuten en wordt begeleid door het HMI-receptsysteem. Voor frequente formaatwisselingen bieden wij optioneel snelwisselsproeierplaten en geleidingsrailklemmen aan, die de omschakeling tot minder dan 20 minuten terugbrengen.

Vraag 2: Wat is de typische terugverdientijd voor een Wanying-tunnelpasteur in vergelijking met batchpasteurisatie?

A: Voor de meeste middelgrote producenten (8.000–20.000 flessen per dienst) varieert de terugverdientijd van 12 tot 24 maanden, afhankelijk van vier factoren:

· Arbeidsbesparing – voor een continue tunnel is 1 operator nodig versus 3 à 4 operators voor batchsystemen.

· Energiereductie – tegenstroomwarmteterugwinning bespaart 18–22% op de stoomkosten.

· Verbetering van de productopbrengst – minder breuk, bederf en herbewerking kan een besparing van 2 tot 5% op het productievolume opleveren.

· Efficiëntie van het vloeroppervlak – onze tunnel neemt ongeveer de helft van de oppervlakte in beslag van een batchpasteurisatieruimte met meerdere tanks.

Tijdens de offertefase bieden wij een gepersonaliseerde ROI-calculator aan, waarbij gebruik wordt gemaakt van uw werkelijke productiecijfers en lokale energiekosten.

Vraag 3: Wat voor soort training en technische ondersteuning kunnen we na aankoop verwachten?

A: Als directe leverancier vanuit ons hoofdkantoor in China bieden wij een uitgebreid ondersteuningspakket:

· Installatie en inbedrijfstelling op locatie (3-5 dagen) onder leiding van onze senior procesingenieurs, inclusief volledige validatie van de warmtedistributie.

· Operator- en onderhoudstraining (2 dagen) over het dagelijks opstarten/uitschakelen, CIP-procedures, het oplossen van problemen met algemene alarmen en noodstopprotocollen.

· Bewaking op afstand – we rusten elke machine uit met een 4G-compatibele gateway, waardoor ons team (met uw toestemming) kan inloggen voor software-updates en diagnostiek.

· Reserveonderdelenset meegeleverd bij elke machine – met daarin reservemondstukken, afdichtingen, sensoren en aandrijfriemen voor de eerste 12 maanden.

· Jaarlijks servicebezoek – onze technici kunnen upgrades inspecteren, kalibreren en aanbevelen naarmate uw productiebehoeften evolueren.

Al het trainingsmateriaal wordt zowel in het Engels als in het Chinees aangeboden, met videogidsen die toegankelijk zijn via QR-codes op de machinepanelen.

7. Waarom kiezen voor Wanying als uw pasteurisatiepartner?

Conclusie – Precisiepasteurisatie voor de moderne voedingsindustrie

De Wanying Tunnel Pasteurizer vertegenwoordigt meer dan alleen een warmtebehandelingsmachine: het is een procesborgingssysteem dat de veiligheid, sensorische kwaliteit en houdbaarheid van uw product bewaakt en tegelijkertijd uw operationele kosten optimaliseert. Door nauwkeurige zonetemperatuurregeling, energiebesparende warmteterugwinning en een robuuste hygiënische constructie te combineren, leveren we een pasteurisatieoplossing die zich aanpast aan de uiteenlopende behoeften van producenten van vloeibare voedingsmiddelen.

Onze inzet voor voortdurende verbetering, gebaseerd op veldgegevens van elke installatie, zorgt ervoor dat elke generatie van onze tunnelpasteur de nieuwste ontwikkelingen op het gebied van thermische engineering en automatisering bevat. Of u nu een ambachtelijk bedrijf met één ploegendienst of een 24/7 industriële faciliteit runt, Wanying biedt de expertise, service en betrouwbaarheid om uw producten veilig te houden en uw productie soepel te laten verlopen.
