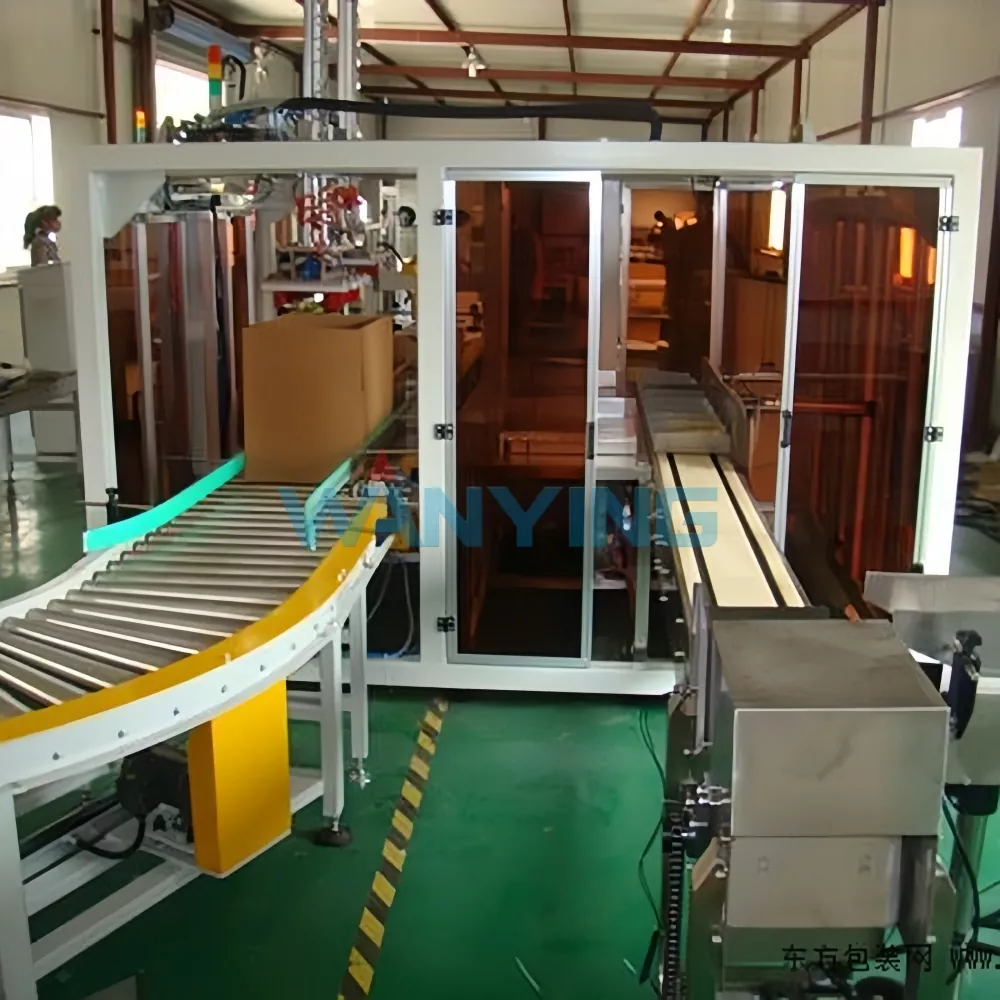

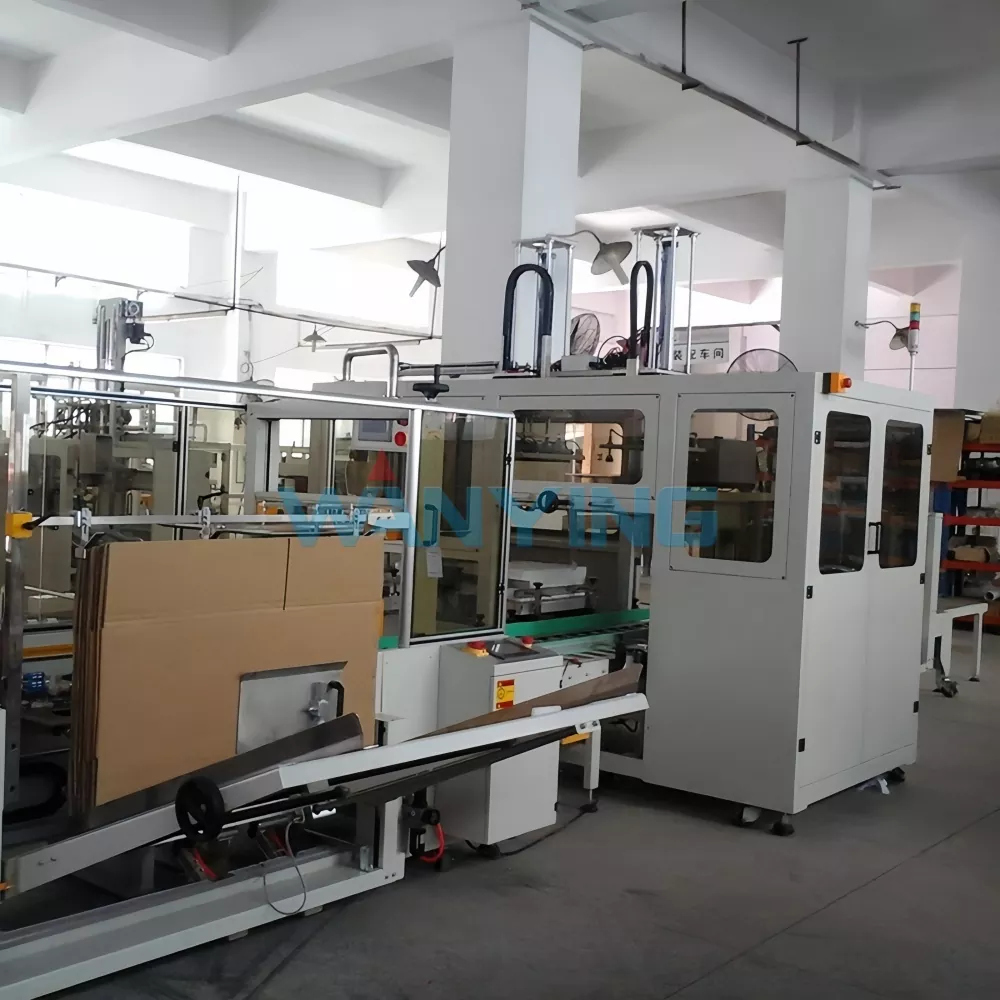

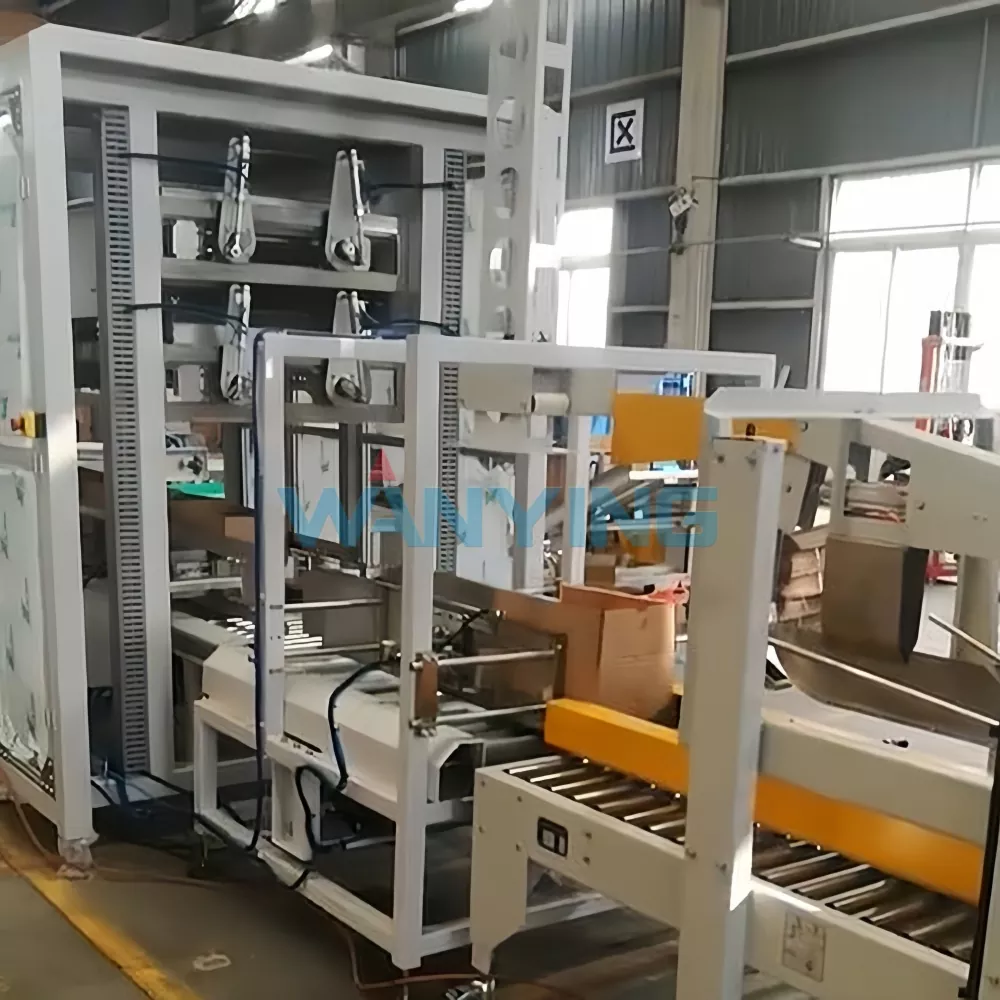

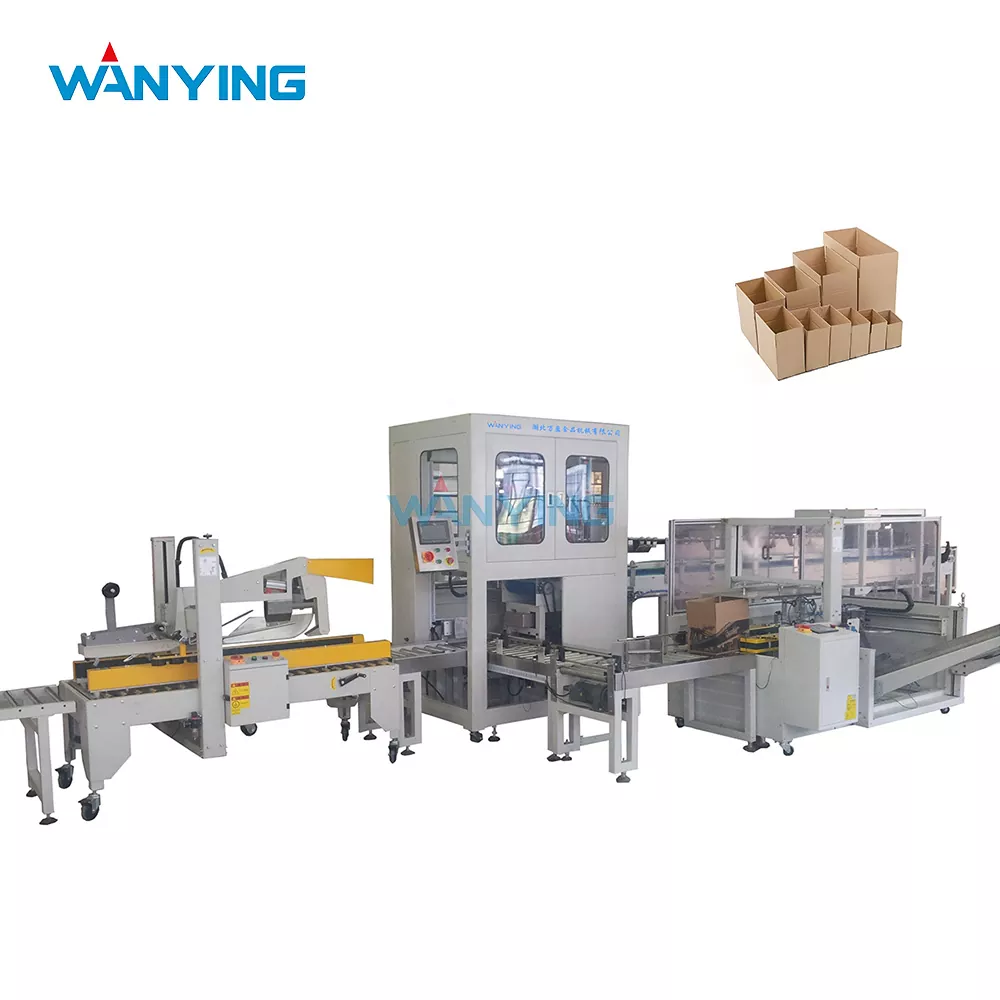

Automatische doosverpakkingsmachine

Onze automatische dozenverpakkingsmachine is speciaal ontworpen voor de strenge eisen van productomgevingen met een hoog vochtgehalte, hoge zuurgraad en hoge viscositeit en zorgt ervoor dat elke doos die uw productielijn verlaat, aan dezelfde strenge kwaliteitsnormen voldoet. De Wanying case packer is gebouwd rond een robuust gelast frame en wordt aangedreven door een Siemens PLC-besturingssysteem met Omron-sensoren. Hij werkt betrouwbaar met snelheden tot 25 dozen per minuut, terwijl de productbehandeling voorzichtig blijft – van cruciaal belang voor glazen flessen met gefermenteerde tahoe of saus, maar ook voor lichtgewicht PET-flessen voor gezuiverd water. Met meer dan 1.300 klanten in de drank- en voedselverwerkingssector hebben we onze doosverpakkingstechnologie verfijnd om meetbare reducties in arbeidskosten, materiaalverspilling en uitvaltijd te realiseren, waardoor het de voorkeurskeuze is voor kleine tot middelgrote ondernemingen die willen automatiseren zonder te veel te investeren in al te complexe systemen.

Machineoverzicht – Verder dan traditioneel dozen verpakken

1 Wat maakt deze automatische casepacker anders?

De meeste apparatuur voor het verpakken van dozen die tegenwoordig op de markt is, valt in een van twee categorieën: overdreven simplistische semi-automatische machines die nog steeds handmatige instelling van dozen vereisen, of zeer complexe, snelle systemen die zijn ontworpen voor multinationale ondernemingen met onbeperkte budgetten. De Wanying Automatic Case Packing Machine bevindt zich op de goede plek tussen deze uitersten: hij levert volledige automatisering met componenten van industriële kwaliteit, maar blijft toch betaalbaar, onderhoudbaar en aanpasbaar aan de reële productiebeperkingen waarmee regionale voedsel- en drankenproducenten te maken hebben. Onze machine werkt volgens een eenvoudig maar technisch hoogstaand principe:

· Productinvoer – Containers worden vanaf de stroomopwaartse vul- en etiketteerapparatuur in één rij of in meerdere rijstroken getransporteerd

· Sorteren en groeperen – Producten worden gerangschikt in vooraf bepaalde verpakkingspatronen (bijvoorbeeld 3×4, 4×6) met behulp van servoaangedreven rijstrookverdelers en stop-gate-mechanismen

· Vormen van dozen – Platte gegolfde plano's worden uit een verticaal magazijn getrokken, in open dozen geplaatst en aan de onderkant afgedicht met behulp van smeltlijm

· Product laden – De verzamelde productgroep wordt voorzichtig in de open doos geduwd met behulp van een duwer met dubbele stang en instelbare snelheid en drukregeling

· Kisten sluiten en afdichten – De bovenste flappen worden gevouwen en afgedicht met lijm of tape, en de voltooide doos wordt afgevoerd naar het stroomafwaartse palletiseer- of omsnoeringsstation

2 Ontwerpfilosofie – Gebouwd voor voedselverwerkingsomgevingen

Elk aspect van het ontwerp van de Wanying case packer weerspiegelt ons diepgaande begrip van de omstandigheden van voedselplanten:

· Roestvrijstalen contactoppervlakken – Alle gebieden die in contact kunnen komen met product- of verpakkingsmaterialen zijn vervaardigd uit 304 roestvrij staal van voedingskwaliteit of geanodiseerd aluminium

· Elektrische behuizing met IP55-classificatie – Beschermt gevoelige elektronica tegen vocht, stof en spoelprocedures die gebruikelijk zijn in zuivel- en sapfaciliteiten

· Gemakkelijk toegankelijke onderhoudspanelen – Dankzij scharnierende deuren met snelsluitingen hebben operators zonder gereedschap toegang tot lijmsystemen, aandrijfkettingen en sensoren

· Magazijn voor blanco's op vloerniveau – Operators kunnen gegolfde plano's veilig herladen zonder te klimmen of ladders te gebruiken, waardoor de ergonomische belasting tijdens ploegwisselingen wordt verminderd

3 Technische specificaties in één oogopslag

Waarom deze machine uw vertrouwen verdient

1 Ervaring – In de praktijk bewezen in diverse sectoren

Wanying's reis naar case packing automatisering begon niet in een ontwerpbureau, maar op de productievloeren van onze eerste klanten. We luisterden naar operators die gefrustreerd waren door de frequente files, naar onderhoudsteams die moe waren van de moeilijk verkrijgbare reserveonderdelen, en naar fabrieksmanagers die zich ergerden aan de hoge kosten van het opleiden van nieuw personeel op te ingewikkelde Europese machines. Elke generatie van onze casepackers heeft directe feedback uit deze ervaringen uit de praktijk verwerkt. Ons team heeft persoonlijk toezicht gehouden op meer dan 200 casepackerinstallaties in de belangrijkste voedselproducerende regio's van China - van de sojabonenverwerkingscentra van Heilongjiang tot de specerijenclusters van Guangdong en de zuivelcorridors van Binnen-Mongolië. Deze praktijkervaring heeft ons praktische kennis opgeleverd die geen enkel leerboek kan bieden: hoe verschillende golfkartonkwaliteiten de aanvoer van blanco's beïnvloeden, hoe de luchtvochtigheid de uithardingstijd van de lijm beïnvloedt en hoe producttemperatuurvariaties de nauwkeurigheid van de sortering beïnvloeden.

Praktijkvoorbeeld 1 – Sapconcentraatproducent in Shaanxi

Een vruchtensapverwerker die aseptische dozen van 1 liter in dozen van 6 verpakkingen verpakte, benaderde ons met een specifiek probleem: hun bestaande casepacker van een Europese leverancier had bij elke ploegendienst een toegewijde technicus nodig om storingen te verhelpen die veroorzaakt werden door kleine variaties in de afmetingen van de dozen. De machine verbruikte ook overmatig veel lijm: meer dan 40% meer dan het beweerde gebruik van de fabrikant. Wankele oplossing geïmplementeerd:

· Onze automatische casepacker geïnstalleerd met servogestuurde invoer van blanco's en een opnieuw ontworpen invoergedeelte voor dozen

· Geïntegreerd controlesysteem voor lijmverbruik met alarmdrempels

· Geven van training op locatie voor drie ploegen gedurende vijf dagen

Resultaten gedocumenteerd na 4 maanden:

· Jamfrequentie verlaagd van gemiddeld 8 per shift naar 1 per 3 shifts

· Het lijmverbruik daalde met 32%, waardoor jaarlijks ongeveer ¥45.000 wordt bespaard

· De klant schrapte de functie van toegewijde technicus en verlegde die rol naar kwaliteitsinspectie

· De uptime van de machine is verbeterd van 82% naar 96,5%, waardoor de dagelijkse productie direct met 14% is toegenomen

2 Expertise – Gespecialiseerde kennis van containerbehandeling

Hoewel veel leveranciers van apparatuur generieke casepackers aanbieden die alle producten op dezelfde manier behandelen, beschikt het technische team van Wanying over gespecialiseerde expertise in het omgaan met de unieke uitdagingen die containers voor vloeibare levensmiddelen met zich meebrengen:

· Breekbaarheid van glazen flessen – Ons duwsysteem is voorzien van instelbare versnellings-/vertragingsprofielen om impactschade te voorkomen. Het contactvlak maakt gebruik van polyurethaankussens die flessen tijdens het laden dempen.

· Flexibiliteit van PET-flessen – Dunwandige PET-flessen kunnen onder druk vervormen. Onze baanverdelers zijn veerbelast om kleine diametervariaties op te vangen zonder dat containers uit de lijn worden gedrukt.

· Stabiliteit van zakjes en sachets – Flexibele verpakkingen hebben de neiging te verschuiven tijdens het verzamelen. We maken gebruik van magnetische aandrukplaten en wrijvingsarme geleiderails om de positionering van het product te behouden.

Deze diepgaande expertise strekt zich uit tot het begrijpen van de totale systeemcontext: onze casepacker communiceert met upstream-vullers en downstream-palletiseerders via industriestandaardprotocollen, waardoor wordt gegarandeerd dat snelheidsschommelingen op één machine elders geen knelpunten veroorzaken.

3 Gezaghebbendheid – Erkend door marktleiders en componentpartners

De autoriteit van Wanying op het gebied van het automatisch verpakken van dozen wordt via meerdere kanalen gevalideerd:

· Technische patenten – We beschikken over drie actieve patenten met betrekking tot mechanismen voor het scheiden van blanco dozen en productgroeperingssystemen, die specifiek zijn ontwikkeld om veel voorkomende faalpunten in conventionele ontwerpen aan te pakken.

· Componentpartnerschappen – Onze status als goedgekeurde OEM-integrator voor Siemens en Schneider Electric betekent dat we vroegtijdige toegang krijgen tot nieuwe besturingstechnologieën en directe technische ondersteuning van hun technische teams.

· Klantenlijst – De opname van grote voedselgroepen zoals Huiyuan Juice, Beidahuang Group, Huanlejia en Tianwo Group op onze klantenlijst dient als onafhankelijke validatie van het vermogen van onze apparatuur om aan grootschalige productienormen te voldoen.

Als fabrikant die zijn eigen frames, vormplaten en mechanische subassemblages in eigen huis produceert, behouden wij de volledige controle over de pasvorm en afwerking, in tegenstelling tot monteurs die afhankelijk zijn van externe fabrikanten met variabele kwaliteit.

4 Betrouwbaarheid – Transparante specificaties en eerlijke claims

Vertrouwen in industriële apparatuur wordt opgebouwd door een eerlijke weergave van capaciteiten. We schatten onze casepacker bewust op maximaal 25 dozen per minuut, hoewel uit onze interne tests blijkt dat deze onder ideale omstandigheden tot 28 dozen per minuut kan verwerken. Wij geven er de voorkeur aan om te weinig te beloven en te veel te leveren, zodat we ervoor kunnen zorgen dat klanten een machine krijgen die op comfortabele wijze aan de vereiste doorvoercapaciteit voldoet, zonder dat de operationele limieten worden bereikt. Ons kwaliteitsborgingsproces is rigoureus:

· Controle van grondstoffen – De blanco's van golfkartondozen worden vóór machinale tests getest op dimensionale consistentie

· Testen van subassemblages – Elke hoofdmodule (blanco magazijn, verzamelsectie, sealstation) wordt vóór integratie afzonderlijk getest

· Inbranden van het volledige systeem – Elke voltooide machine draait 72 uur lang continu met productie-equivalente blanco's en productmonsters

· Prestatiedocumentatie – Klanten ontvangen een uitgebreid testrapport waarin de werkelijke snelheid, afdichtingskwaliteit en papierstoringen zijn vastgelegd tijdens de fabrieksacceptatietests

Belangrijkste voordelen – Waarom deze machine zakelijk zinvol is

1 Directe verlaging van de arbeidskosten

Voor het handmatig verpakken van kisten zijn doorgaans 3 à 4 operators per ploegendienst nodig om de producten te verzamelen, de kisten op te zetten, te laden en te sluiten. Onze automatische casepacker reduceert dit tot één operator die de machine in de gaten houdt, lege magazijnen herlaadt en af ​​en toe een alarm afhandelt. Bij een tweeploegendienst met een werkjaar van 300 dagen vertaalt dit zich in een jaarlijkse arbeidsbesparing van ongeveer ¥150.000 – ¥250.000, afhankelijk van de lokale loontarieven.

2 Materiaalbesparing door nauwkeurige afdichting

Onervaren handmatig inpakken resulteert vaak in schade aan de doos als gevolg van overbelasting, te weinig lijmen of het onjuist vouwen van de flap. Onze machine brengt lijm aan met volumetrische precisie (±0,5 ml per spuitmondje) en zorgt ervoor dat alle flappen volledig worden samengedrukt voor een optimale uithardingstijd. Veldgegevens van bestaande klanten laten een gemiddelde vermindering van materiaalverspilling zien van 3-5% na de overstap naar geautomatiseerde verpakking.

3 Ruimte-efficiëntie

Dankzij het compacte formaat van de Wanying case packer (minder dan 5 meter lang) kan deze worden geïntegreerd in bestaande productievloeren zonder uitgebreide aanpassingen aan de faciliteiten. In veel gevallen vervangt het een langere semi-automatische lijnconfiguratie, waardoor waardevolle vloerruimte vrijkomt voor extra opslag- of kwaliteitsinspectiestations.

4 Verbeterde arbeidsveiligheid

Bij het handmatig inpakken van dozen zijn herhaaldelijke til-, draai- en reikbewegingen nodig die bijdragen aan letsel aan het bewegingsapparaat op de werkplek. Door deze taken te automatiseren verbetert onze machine niet alleen de productiviteit, maar creëert hij ook een veiligere werkomgeving – een factor die steeds belangrijker wordt voor de naleving van moderne normen op het gebied van de arbeidsgezondheid.

Operationele workflow – stap voor stap

Praktijkvoorbeeld 2 – Gezuiverde waterfabriek in Guizhou

Een regionaal flessenwaterbedrijf dat PET-flessen van 550 ml verpakt in dozen van 24 flessen (4x6-patroon) werd tijdens de piekzomermaanden met ernstige problemen geconfronteerd. Handmatig verpakken kon hun hogesnelheidsvuller niet bijhouden, waardoor ze de hele lijn moesten vertragen. Bijzonderheden van de uitdaging:

· Afvulcapaciteit: 18.000 flessen/uur (300 flessen/minuut)

· Handmatige verpakkingscapaciteit: slechts 12 dozen/minuut (288 flessen/minuut)

· Knelpunten resulteerden in 20% productieverlies tijdens piekvraag

Afnemende oplossing:

· Geïnstalleerde automatische dozenverpakker met een vermogen van 25 dozen/minuut (600 flessen/minuut)

· Geïntegreerd met bestaand transportsysteem via Ethernet-communicatie

· Een blanco magazijn voor dozen toegevoegd met een capaciteit van 500 blanco's voor een langere looptijd

Resultaten na 8 weken:

· Knelpunt geëlimineerd; vuller draait nu op volle snelheid

· Productieverlies tijdens piekmaanden verlaagd van 20% naar 2% (toegeschreven aan upstream materiaaltoevoer)

· Rendement op investering behaald in 9 maanden

· De klant heeft inmiddels een tweede unit besteld voor hun nieuwe productiehal

"Vóór Wanying waren we bang voor het zomerseizoen. Nu is onze kofferverpakking het meest betrouwbare onderdeel van onze hele lijn." – Fabrieksmanager, Guizhou Water Co.

Componentkwaliteit – het inside-verhaal

1 Elektrische en besturingssystemen

2 Mechanische constructie

· Frame: 6 mm dik gelast staal, spanningsvrij en nauwkeurig bewerkt op de bevestigingspunten

· Geleiderails: gehard roestvrij staal met glijbanen van polymeer met lage wrijving

· Duwconstructie: dubbele stanggeleiding met bronzen bussen en contactvlak van polyurethaan

· Lijmsysteem: verwarmde tank met temperatuurnauwkeurigheid van ±1°C; zelfreinigende functie van het mondstuk

Aanpassingsopties

Wanying erkent dat geen twee productieomgevingen identiek zijn en biedt meerdere aanpassingstrajecten voor onze automatische dozenverpakkingsmachine:

Veelgestelde vragen (FAQ)

Vraag 1: Kan de automatische casepacker van Wanying meerdere doosformaten in dezelfde dienst verwerken, en hoe lang duurt het wijzigen van de maat?

 A: Ja, onze machine slaat maximaal 50 receptprofielen op in het PLC-geheugen, die elk alle parameters bevatten voor een specifieke doosgrootte en verpakkingspatroon. Een standaardgroottewijziging (het aanpassen van blanco magazijngeleiders, vouwplaten en productbaanverdelers) duurt bij handmatige aanpassingen ongeveer 10-15 minuten. Voor klanten die regelmatig moeten wisselen (bijvoorbeeld een co-packer die verschillende producten voor meerdere merken gebruikt) bieden we een optioneel gemotoriseerd snelwisselsysteem dat de omsteltijd met één druk op de knop terugbrengt tot minder dan 5 minuten. Deze optie omvat servogestuurde geleidingsaanpassingen en automatische positieverificatie met behulp van lineaire encoders.

Vraag 2: Wat is het typische onderhoudsschema en hoe gemakkelijk is het om reserveonderdelen te verkrijgen?

A: We ontwerpen onze casepacker voor minimaal gepland onderhoud. Het aanbevolen schema is:

· Dagelijks – Lijmmondstukken afnemen; inspecteer blanco voeding en productinvoer visueel; luchtfilters controleren

· Wekelijks – Smeer kettingaandrijvingen en geleiderails (smeerpunten duidelijk gemarkeerd); inspecteer de sensorlenzen op vervuiling

· Maandelijks – Controleer het lijmtankfilter; inspecteer de spanning van de aandrijfriem; controleer of alle elektrische aansluitingen goed vastzitten

· Driemaandelijks – Vervang lijmsysteemfilters; inspecteer de slijtplaten en het duwkussen; kalibreer sensoren indien nodig

Als directe leverancier van reserveonderdelen houden wij de inventaris bij van alle slijtagegevoelige componenten (sensoren, riemen, sproeiers, geleideplaten) in ons centrale magazijn. Standaardonderdelen worden binnen 24 uur na bestelling verzonden; maatwerk (vormplaten, speciale geleiders) worden binnen 5 tot 7 werkdagen verzonden. Bij de eerste aankoop van de machine leveren wij ook een aanbevolen reserveonderdelenset, zodat u zeker weet dat u cruciale onderdelen bij de hand heeft voor onmiddellijke vervanging.

Vraag 3: Hoe gaat de machine om met productstoringen of verkeerde invoer zonder schade aan de apparatuur te veroorzaken?

A: Dit is een van de belangrijkste veiligheidskenmerken van ons ontwerp. De Wanying case packer beschikt over een drielaags beschermingssysteem:

· Koppelbegrenzingskoppelingen op alle servoaangedreven assen – als een blokkade weerstand veroorzaakt boven de ingestelde drempel, wordt de koppeling uitgeschakeld voordat een mechanisch onderdeel buigt of breekt

· Foto-elektrische aanwezigheidssensoren op meerdere punten langs het productpad – als een container ontbreekt, gekanteld of uit positie is, pauzeert de machine automatisch de verpakkingscyclus en waarschuwt de operator via de HMI zonder te proberen vooruit te duwen

· Drukgevoelige randdetectie op het blanco-magazijn – als een blanco dubbel wordt ingevoerd of vastloopt, trekt het vormstation zich terug en waarschuwt de machine de operator om het vastgelopen papier te verwijderen voordat hij verdergaat

Wanneer zich toch een storing voordoet (wat zelden voorkomt: onze veldgegevens laten een gemiddelde van minder dan één storing per 10.000 verpakkingscycli zien), is het herstelproces eenvoudig: operators verwijderen eenvoudigweg het obstakel met behulp van de 'handmatige modus'-bedieningselementen van de HMI, die een stapsgewijze beweging van elke as mogelijk maken voor het veilig verwijderen van het obstakel. Voor de meeste opruimoperaties zijn geen gespecialiseerde gereedschappen nodig.

Installatie, training en after-salesondersteuning

1 Installatieservice

Wanying biedt uitgebreide installatie ter plaatse onder toezicht van onze ervaren inbedrijfstellingsingenieurs. Het standaardpakket omvat:

· Mechanische installatie en uitlijning

· Elektrische aansluiting en opstelling van het besturingssysteem

· Integratie met upstream- en downstream-apparatuur

· Volledige systeemkalibratie met uw daadwerkelijke productmonsters en blanco dozen

· Prestatieverificatie aan de hand van overeengekomen specificaties

De typische installatie- en inbedrijfstellingsperiode bedraagt ​​5–7 werkdagen, afhankelijk van de omstandigheden ter plaatse en de gereedheid van de klant.

2 Operatortraining

Wij geloven dat een machine slechts zo effectief is als het team dat hem bedient. Ons trainingsprogramma omvat:

· Dag 1 – Machinetheorie, veiligheidsprotocollen en HMI-navigatie

· Dag 2 – Procedures voor opstarten, afsluiten en routinematige bediening

· Dag 3 – Omschakelingsprocedures en beheer van productrecepten

· Dag 4 – Preventief onderhoud, foutdiagnose en kleine reparaties

· Dag 5 – Praktische begeleide bediening met het productiepersoneel van de klant

De training wordt bij u op locatie gegeven met behulp van uw daadwerkelijke verpakkingsmaterialen, zodat operators praktische ervaring opdoen in hun specifieke productiecontext.

3 Ondersteuning op afstand

Alle casepackers van Wanying zijn uitgerust met een module voor externe toegang (door de klant beheerd met een VPN-verbinding) waarmee ons after-salesteam:

· Controleer machinelogboeken en prestatiegegevens

· Diagnose van foutcodes zonder dat u een locatiebezoek nodig heeft

· Assisteer uw onderhoudsteam in realtime tijdens het oplossen van problemen

· Zorg voor firmware-updates om de functionaliteit te verbeteren

Waarom Wanying – De complete partner voor het inpakken van dozen

Wanneer u Wanying kiest als leverancier van automatische dozenverpakkingsapparatuur, koopt u niet alleen een machine, maar investeert u in een langdurige samenwerking met een bedrijf dat uw branche, uw uitdagingen en uw groeidoelstellingen begrijpt.

Praktijkvoorbeeld 3 – Gefermenteerde Tahoe-fabriek in Hunan

Dit 40 jaar oude familiebedrijf had zijn dozenverpakkingslijn nooit geautomatiseerd. De eigenaar was sceptisch over de vraag of een machine wel overweg kon met de unieke eigenschappen van hun product: glazen potten met tofu in pekel, met wisselend nettogewicht en zo nu en dan extern vocht.

· Stuurde een senior applicatie-ingenieur naar hun fabriek om de handmatige verpakkingsprocessen twee volle dagen te observeren

· Het productverzamelgedeelte is op maat ontworpen om tegemoet te komen aan de specifieke potafmetingen en gewichtsverdeling

· Een proefmachine geleverd met een prestatiegarantie van 30 dagen

Resultaat:

· De proefmachine functioneerde vanaf de eerste dag feilloos, zonder dat er tijdens de gehele proefperiode een potbreuk plaatsvond

· De klant kocht het apparaat en bestelde zes maanden later een tweede machine

· De jaarlijkse verpakkingscapaciteit is met 40% toegenomen zonder dat het personeelsbestand is uitgebreid

· De eigenaar, nu een pleitbezorger, heeft drie andere producenten van gefermenteerd voedsel naar Wanying verwezen

De slimme keuze voor het geautomatiseerd verpakken van dozen

De Wanying Automatic Case Packing Machine levert een overtuigende waardepropositie voor producenten van voedingsmiddelen en dranken die bereid zijn verder te gaan dan handmatig verpakken, zonder zich te veel te verplichten aan al te complexe, onderhoudsarme alternatieven. De combinatie van industriële constructie, voedselspecifieke ontwerpkenmerken en praktische automatisering maakt hem net zo geschikt voor een regionale zuivelfabriek die zijn eerste geautomatiseerde lijn upgradet als voor een nationaal specerijenmerk dat apparatuur in meerdere fabrieken standaardiseert. Door voor Wanying te kiezen, krijgt u:

· Een machine die speciaal is gebouwd voor uw producttypes en bedrijfsomstandigheden

· Een ondersteunend netwerk dat zich inzet voor uw succes op de lange termijn

· Een partner met diepgaande domeinexpertise en een transparante, op vertrouwen gebaseerde zakelijke aanpak

Wij nodigen u uit om contact op te nemen met ons sales engineering team voor een vrijblijvende lijnanalyse. Breng uw productmonsters naar onze fabriek en laat ons – met uw materialen – precies demonstreren wat onze automatische casepacker voor u kan bereiken.
