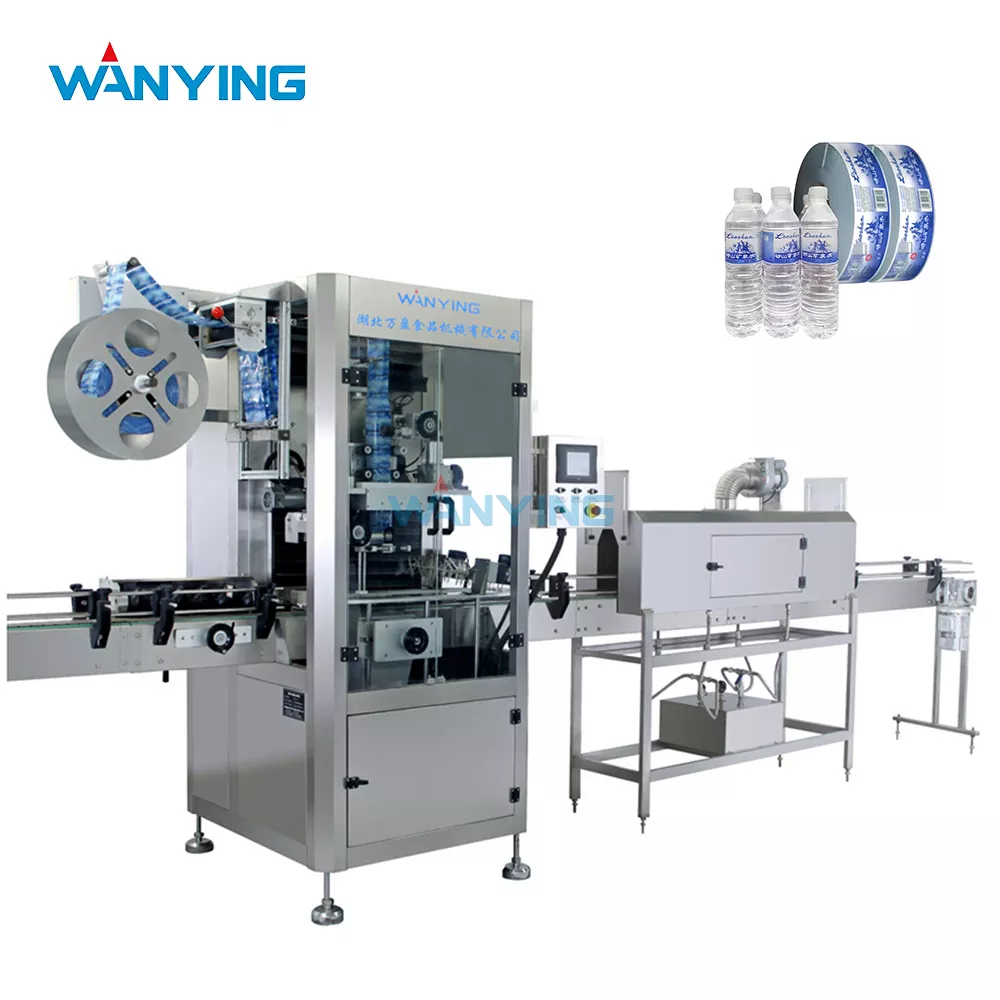

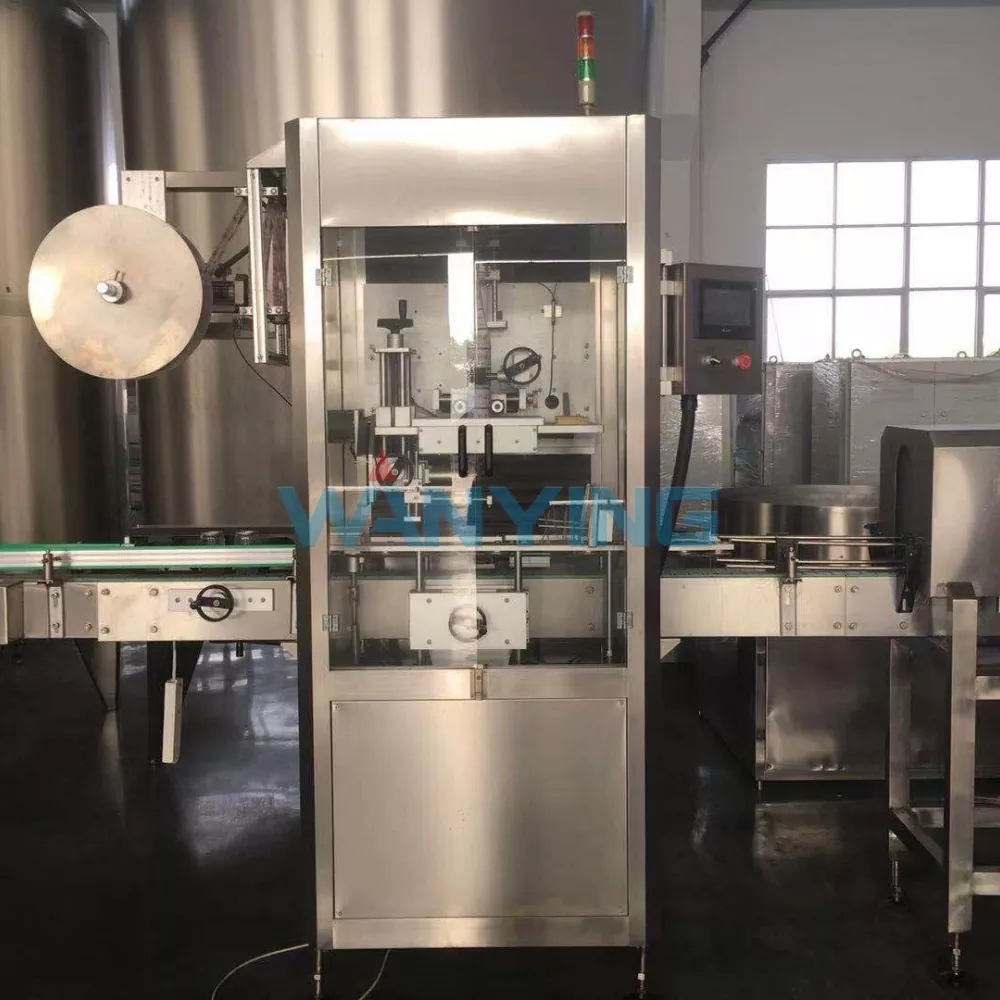

Etiketteermachine voor hoezen

Onze machine integreert nauwkeurig filmsnijden, doorn-aangedreven sleeve-applicatie en krimptunnels om kreukvrije, nauwkeurig gepositioneerde labels te leveren met snelheden tot 25.000 containers per uur, afhankelijk van de labelgrootte en containervorm. De Wanying-hoesetiketteermachine is ontworpen voor de veeleisende omgevingen van productielijnen voor dranken, zuivel, specerijen en gefermenteerde voedingsmiddelen en beschikt over een servogestuurde filmtoevoer, automatische splitsingsdetectie en een gebruiksvriendelijke touchscreeninterface die tot 100 etiketrecepten opslaat voor snelle wisselingen. Ons systeem is ontworpen met energie-efficiënte krimptunnelontwerpen, met heteluchtcirculatie en aanpasbare luchtstroompatronen, en zorgt voor een consistente krimp over verschillende filmtypes en -diktes, waardoor de gebruikelijke industriële frustraties van 'ezelsoren', rimpels of onvolledige krimp rond complexe containergeometrieën worden geëlimineerd.

Productoverzicht – Veelzijdige decoratie voor elke container

1 Wat is een etiketteermachine voor hoezen?

Een sleeve-etiketteermachine brengt voorgesneden of continu aangevoerde warmtekrimpbare folie rond containers aan. De film, doorgaans geleverd in rolvorm, wordt op lengte gesneden (passend bij de omtrek van de container plus overlap), geopend door een doornsysteem, over de container geschoven en vervolgens door een warmtetunnel geleid waar hete lucht ervoor zorgt dat de film stevig krimpt tot de vorm van de container. Het resultaat is een 360°-label dat zich over het hele lichaam uitstrekt van nek tot basis, waardoor maximaal merkvastgoed wordt geboden en, wanneer het over de sluiting wordt uitgestrekt, fraudebestendige bescherming wordt geboden. Het Wanying-systeem werkt in twee primaire modi:

· Continue werking op rol – de folie wordt van de rol getrokken, gesneden en geseald om in een handomdraai hoezen te vormen, ideaal voor hogesnelheidslijnen die een naadloze etikettoepassing vereisen.

· Voorgesneden hoezen – voorgevormde hoezen worden in een magazijn geladen en afzonderlijk ingevoerd, geschikt voor kleinere productieruns of onregelmatige containervormen die handmatige kwaliteitsinspectie van de hoezen vereisen.

Beide modi delen dezelfde robuuste applicatie- en krimptunnelarchitectuur, waardoor consistentie wordt gegarandeerd, ongeacht het hoesformaat.

2 Waarom kiezen voor een Wanying Sleeve-etiketteermachine?

3 Technische specificaties (Roll-Fed-model – standaardconfiguratie)

Engineering voor reële productie-eisen – de afnemende aanpak

1 De hardnekkige problemen bij het labelen van hoezen oplossen

Ondanks de decoratieve voordelen wordt het etiketteren van hoezen van oudsher geplaagd door operationele frustraties. Gedurende de jaren dat we machines hebben geïnstalleerd in voedsel- en drankenfabrieken, hebben we systematisch oplossingen ontwikkeld voor elk van deze pijnpunten.

Probleem 1: Verkeerde uitlijning en scheeftrekken van de film tijdens het aanbrengen

Wanneer de film van de rol wordt getrokken, kunnen statische elektriciteit, spanningsschommelingen en een verkeerde uitlijning van de geleidingsrollen ervoor zorgen dat de hoezen verdraaien voordat ze de container bereiken. Onze oplossing: een nauwkeurig controlesysteem voor de spanning van de danserarmen dat de filmspanning binnen ±3 g handhaaft, gecombineerd met antistatische ioniserende staven op drie punten langs het filmpad. Het resultaat is dat de hoezen perfect haaks op de bodem van de container worden aangebracht, waardoor schuine labels die er onprofessioneel uitzien, worden geëlimineerd.

Probleem 2: Inconsistente krimp veroorzaakt rimpels of onvolledige dekking

Verschillende filmmaterialen hebben verschillende krimpverhoudingen: PETG krimpt voornamelijk in de omtreksrichting, terwijl PVC zowel in de omtrek als in de lengterichting krimpt. Onze krimptunnel is voorzien van gesegmenteerde heteluchtzones (doorgaans 3-5 zones) met onafhankelijke temperatuur- en luchtstroomregelingen. We leveren ook verstelbare luchtmondstukken die in een hoek kunnen worden gezet, zodat ze passen bij de vorm van de container. Vierkante flessen hebben bijvoorbeeld geconcentreerde lucht op de hoeken nodig om goed te kunnen krimpen; onze spuitmondarray kan binnen enkele minuten opnieuw worden geconfigureerd om de luchtstroom dienovereenkomstig te richten.

Probleem 3: "Hondenoren" (puntige filmuitsteeksels op de hoeken van de container)

Wanneer krimpfolie een hoek bereikt, kan deze te veel krimpen en scherpe punten vormen. Onze oplossing: een post-krimp-egalisatiestation dat milde drukrollen gebruikt om eventuele uitkomende hoeken vlak te maken voordat de film afkoelt, waardoor een netjes bijgesneden uiterlijk ontstaat.

Probleem 4: stilstand van de omschakeling

Het wijzigen van etiketafmetingen of containerformaten bracht vaak handmatige mechanische aanpassingen met zich mee. Dankzij onze servoaangedreven messen en geleiderailklemmen met snelsluiting kunnen de wisselingen binnen 8 tot 12 minuten worden voltooid, waarbij het receptsysteem automatisch de snijlengte, transportbandsnelheid en tunneltemperaturen opnieuw instelt.

2 Materiaalexpertise – Film afstemmen op product en omgeving

Niet alle krimpfolies zijn gelijk. Wanying biedt gedetailleerde begeleiding bij de filmselectie op basis van uw product en operationele omstandigheden:

We raden aan om PETG of OPS te gebruiken voor labels die met voedsel in contact komen (bijvoorbeeld drinkyoghurt, sojasausflessen) en PVC voor non-food contact of waar de kosten de belangrijkste drijfveer zijn. PLA is in opkomst als een populaire keuze voor merken die zich richten op zero-waste-doelstellingen; we hebben PLA-verwerkingsinstellingen op onze machines gevalideerd en kunnen deze met klanten delen.

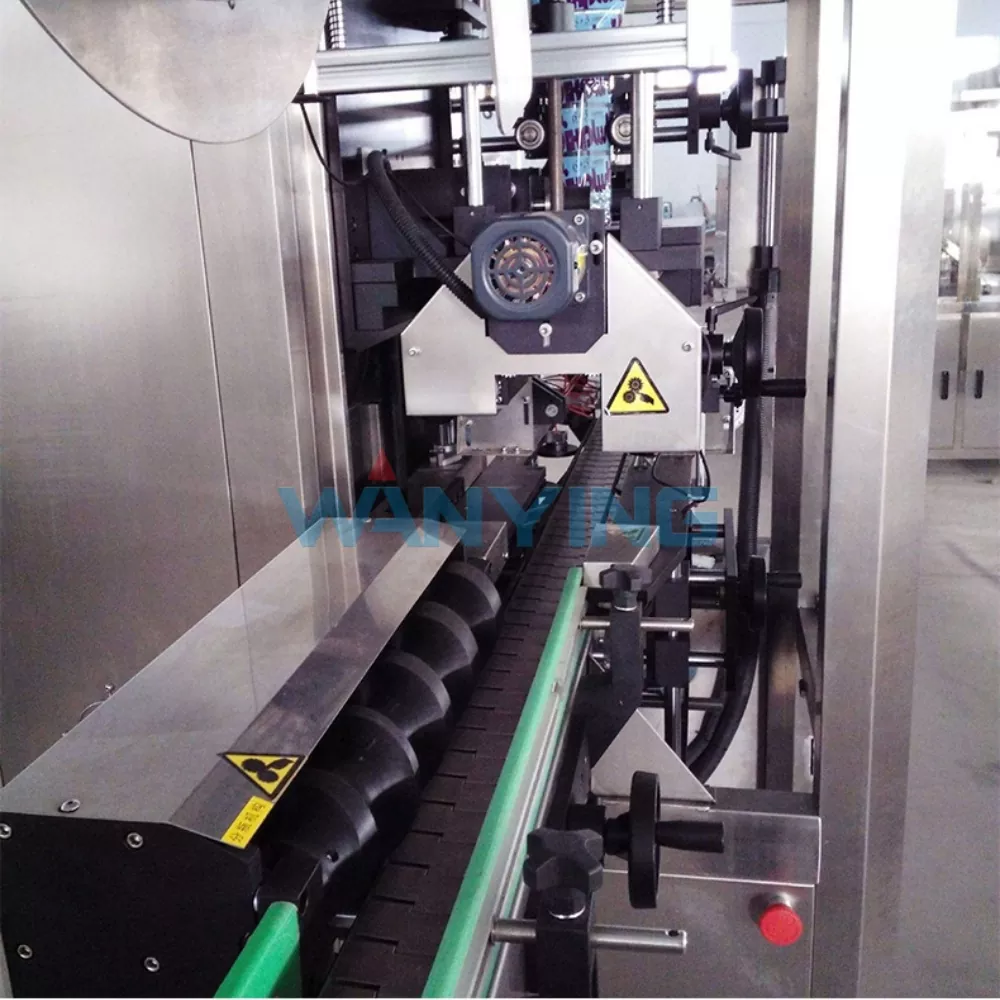

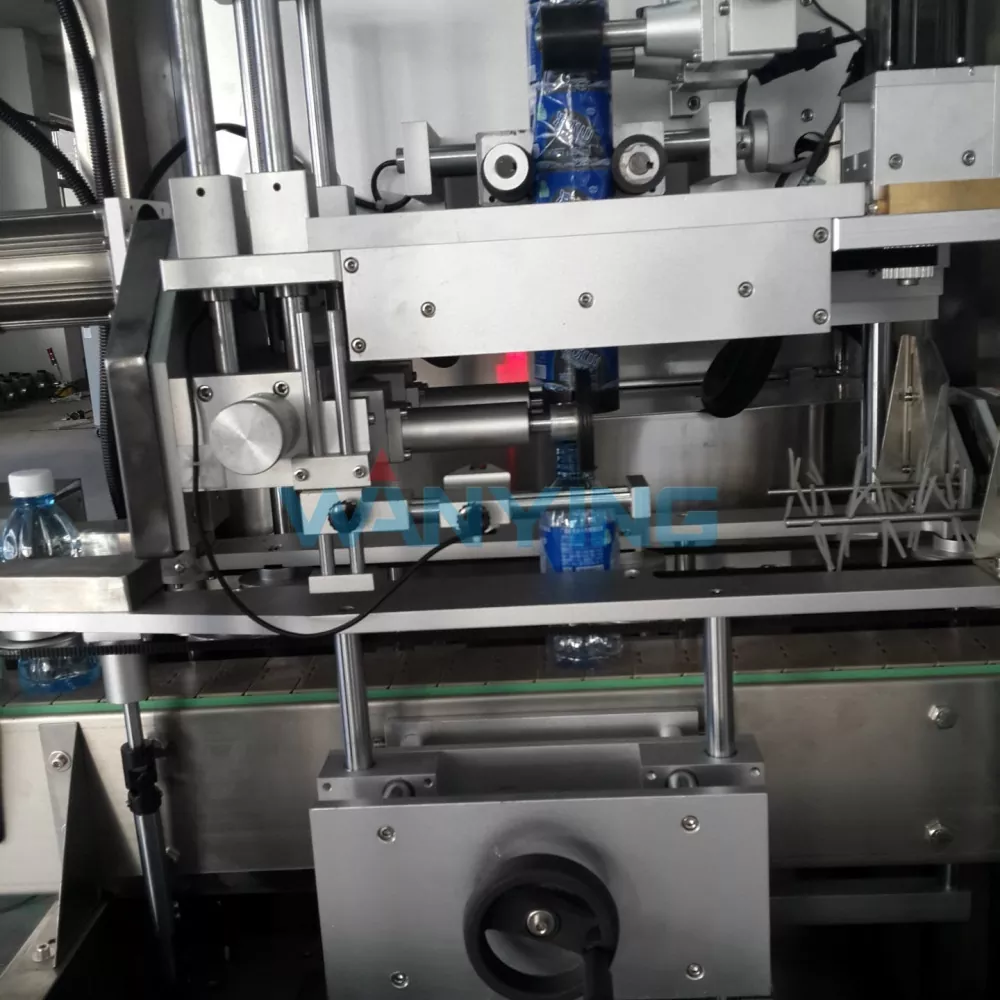

3 Precisiefilmbehandeling – de applicatiedoorn

Het doornsamenstel is het bepalende onderdeel van een etiketteermachine voor hoezen. Ons ontwerp gebruikt:

· Hardverchroomd roestvrij staal – vermindert wrijving en slijtage en zorgt voor een soepele filmopening

· Verstelbare doorndiameter – geschikt voor verschillende containerformaten door de doornkoppen in minder dan 5 minuten te verwisselen

· Luchtondersteunde folieopening – een zachte luchtstroom zet de folie uit na het snijden, waardoor deze over de container kan glijden zonder vast te lopen of te scheuren

We hebben ook een filmgeleiderdetectiesysteem dat het volgen van de film controleert en operators onmiddellijk waarschuwt als de film uit het midden afwijkt, waardoor missneden en verspilde hoezen worden voorkomen.

4 Krimptunnel – De wetenschap van uniforme warmteverdeling

De krimptunnel is vaak het knelpunt bij de kwaliteit van hoeslabels. Onze tunnelontwerpkenmerken: Luchtstroomtechniek:

· Hete lucht wordt gerecirculeerd door twee onafhankelijke lussen (bovenste en onderste) met instelbare mondstuksnelheid

· De luchtsnelheid kan onafhankelijk worden ingesteld van 2–15 m/s, waardoor fijnafstemming mogelijk is voor lichtgewicht versus zware containers

· Voor hoge containers voegen we zijmondstukken toe om een ​​gelijkmatige krimp van nek tot bodem te garanderen

Verwarmingsefficiëntie:

· Geïsoleerde tunnelwanden (100 mm keramische wol) om extern warmteverlies te verminderen

· Luchtrecirculatie met tegenstroom die de binnenkomende lucht voorverwarmt, waardoor energie wordt bespaard

· Snelle afkoelfunctie – wanneer de productie stopt, kan de tunnel in minder dan 15 minuten worden stilgelegd en afgekoeld tot 50°C voor toegang voor onderhoud

Temperatuurregeling:

· Elke zone heeft zijn eigen PID-regelaar, die ±1,5°C van het instelpunt handhaaft

· Digitale weergave van alle zonetemperaturen op de HMI, met historische logs voor kwaliteitsaudits

Integratie en lijncompatibiliteit

1 Upstream-integratie

· Synchroniseert met flessenontscramblers, vulmachines en sluitapparatuur via op snelheid afgestemde transportbandbedieningen

· Accepteert containers vanuit elke richting van de transportband (enkele map, massastroom of sterwiel)

· Het optionele afstandsmechanisme voor containers zorgt voor een consistente opening tussen de containers voor nauwkeurig aanbrengen van de hoes

2 Downstream-integratie

· Geeft gelabelde containers rechtstreeks af bij inspectiestations, inkjetprinters of casepackers

· Dankzij de koeltransportband na de krimptunnel kunnen containers terugkeren naar de omgevingstemperatuur voordat ze worden gehanteerd

· De optionele labelinspectiecamera detecteert ontbrekende, verkeerd uitgelijnde of gekreukelde labels en activeert een afwijzingsmechanisme

3 Rapportage en traceerbaarheid

· Productierapportage omvat het totale aantal gelabelde containers, het filmverbruik (m²), het aantal afwijzingen en de lijnefficiëntie

· Gegevensexport via CSV, met optionele OPC-UA-connectiviteit voor integratie met fabrieksbrede SCADA-systemen

· Receptwijzigingslogboeken houden bij wie wijzigingen heeft aangebracht en wanneer, ter ondersteuning van GMP- en auditvereisten

Prestaties in de praktijk – Casestudies van hoeslabels

Casestudy 1 – Premium sapbottelaar in Jiangxi

Een producent van koudgeperste vruchtensappen in uniek gevormde glazen flessen (afgeronde schouders en een taps toelopende bodem) had een sleeve-etiketteersysteem nodig waarmee full-body-labels consistent en kreukvrij konden worden aangebracht. De niet-cilindrische vorm van de fles had ertoe geleid dat eerdere etiketteringspogingen mislukten: drukgevoelige etiketten voldeden niet en op rol ingevoerde etiketten konden de kromming niet aan.

· 6-stations rolaanvoer-hoesetiketteermachine met contourspecifieke krimptunnel

· Doorn speciaal ontworpen om te passen bij de maximale diameter van de fles; filmsnijlengte geoptimaliseerd voor de omtrek van 360°

· Krimptunnel geconfigureerd met hogere spuitmondsnelheid aan de zijkanten (waar de fles breder is) en lagere snelheid aan de hals (om vervorming van het etiket rond de sluiting te voorkomen)

Resultaten (tracking over 10 maanden):

· Succespercentage labelaanvraag: 99,7% (afwijzingen alleen vanwege filmdefecten; geen aanvraaggerelateerde afwijzingen)

· Krimpkwaliteit: kreukvrije labels op 100% van de willekeurig bemonsterde eenheden

· Lijnsnelheid: 18.000 flessen/uur (vergeleken met de handmatige sleeve-applicatie die ze eerder hadden gebruikt bij 2.500 flessen/uur)

· Consumentenfeedback: het merk rapporteerde een toename van 22% in de aandacht in de schappen (gemeten door eye-trackingonderzoeken in de winkel), toegeschreven aan de volledige lichaamsdekking

· ROI behaald in 8 maanden dankzij arbeidsbesparingen en premiumprijzen, mogelijk gemaakt door de hoogwaardige etikettering

Casestudy 2 – Producent van zuivelyoghurtdranken in Hebei

Deze producent verpakt drinkyoghurt in vierkante PET-flessen van 200 ml, met een flesvorm met een brede bodem en een smalle hals. Ze hadden verzegelde hoezen nodig die de dop en hals van de fles uit één stuk bedekken, plus een transparant venster voor de batchcode. Eerdere ervaringen met een instapmodel etiketteermachine voor hoezen leidden tot veelvuldige ‘hondenoren’ op de hoeken van de fles en inconsistente breuk van de sabotageband.

· Rolaanvoer-etiketteermachine met nakrimpende gladstrijkende rollen om hoekpunten te elimineren

· De krimptunnel is aangepast met hoekspecifieke luchtmondstukken die een geconcentreerde luchtstroom naar de vier hoeken richten, waardoor een gelijkmatige krimp wordt gegarandeerd

· Labelaanwezigheidssensor voor en na de krimptunnel om de integriteit van de sabotageband te verifiëren

Meetbare verbeteringen:

· "Hondenoor"-klachten van het kwaliteitsteam zijn teruggebracht van 8,5% naar 0,2% van de productie

· Consistentie bij het breken van de sabotageband: getest op 500 willekeurige monsters per week, die allemaal netjes braken bij de perforatielijn

· De lijnsnelheid steeg van 10.000 naar 22.000 eenheden/uur nadat de etiketteermachine was geïntegreerd met hun bestaande vuller

· De producent won een verpakkingsprijs van de lokale voedingsindustrie vanwege zijn 'schone, professionele uitstraling' – de eerste dergelijke erkenning

· Jaarlijkse kostenbesparing: ¥260.000 door minder filmafval en minder afgewezen batches

Casestudy 3 – Fabrikant van sojasaus en specerijen in Fujian

Deze klant bottelt sojasaus, oestersaus en azijn in verschillende flesgroottes (250 ml, 500 ml en 1 l) met verschillende vormen: rond voor sojasaus, vierkant voor oestersaus en ovaal voor azijn. Ze hadden het etiketteren van hoezen uitbesteed aan een contractverpakker vanwege een gebrek aan interne capaciteit, maar dit zorgde voor extra transportkosten en beperkte hun mogelijkheden om kleinere promotionele batches te produceren.

· Rolaanvoer-etiketteermachine met snelwisseldoorn en geleiderailsysteem

· Receptopslag voor alle drie de flesvormen en -formaten, elk met een specifieke snijlengte, transportsnelheid en tunneltemperatuurprofielen

· Optioneel voorgesneden hoesmagazijn geïnstalleerd voor hun promotionele batches (waarbij de hoezen in kleine hoeveelheden werden voorbedrukt)

Resultaten na één jaar:

· Interne etikettering elimineerde ¥120.000/jaar aan contractverpakkingskosten

· De doorlooptijd van promotionele batches is teruggebracht van 3 weken naar 2 dagen (van het afdrukken van etiketten tot eindproducten)

· Wisseltijd tussen de drie flestypes: gemiddeld 10 minuten (was 45 minuten op hun vorige proefmachine)

· Labelverspilling verminderd van 4,2% naar 1,8% dankzij automatische splitsingsdetectie

· De fabrikant heeft nu de flexibiliteit om nieuwe producten (1.000–2.000 flessen) op de markt te brengen, zonder de hoge opstartkosten van een externe verpakker

Casestudy 4 – Producent van gefermenteerde tahoe (tofu) in Hunan

Gefermenteerde tahoe wordt verkocht in glazen potten in keramische stijl met een onregelmatige oppervlaktestructuur. De traditionele papieren etiketten die ze al tientallen jaren gebruikten, lieten los door vocht uit de pekel, waardoor een slechte presentatie in de detailhandel ontstond. Er werd overwogen om de hoes te labelen, maar eerdere pogingen faalden: de film krimpde niet gelijkmatig over het gestructureerde oppervlak, waardoor luchtzakken en een gerimpeld uiterlijk achterbleven.

· De warmtetunnel was uitgerust met een verlengde verblijftijd (lagere snelheid van de transportband) zodat de film in het gestructureerde oppervlak kon "kruipen"

· Gebruikte een dunnere PETG-film (38 µm) met een hogere krimpverhouding, die zich beter aanpast aan oneffen oppervlakken

· Een secundair polijststation (zachte borstelrollen) toegevoegd na de krimptunnel om de film in de textuur te drukken en luchtbellen te elimineren

Resultaten:

· Hechting van het etiket: continue dekking in krimpfolie over het gehele oppervlak van de pot, geen afbladderen of bubbelen na 6 maanden houdbaarheidstesten

· De nieuwe hoeslabels konden in kleur worden bedrukt (in tegenstelling tot de eenvoudige tweekleurige papieren labels), waardoor het merk hun historische ontwerp met een moderne uitstraling kon presenteren

· De producent verhoogde zijn verkoopprijs met 8% (zonder het verkoopvolume te verminderen) vanwege het premium uiterlijk, waardoor het prijszettingsvermogen direct werd toegeschreven aan de upgrade van de verpakking

· Klachten van klanten over de etiketkwaliteit zijn gedaald van gemiddeld 12 per maand naar 0 in de afgelopen 5 maanden

· Het succes heeft de producent ertoe aangezet om hoes te overwegen voor zijn andere productlijnen (gefermenteerde chilipasta en ingemaakte groenten)

Onderhoud en levensduur

1 Controlelijst voor routineonderhoud

2 Ondersteuning voor reserveonderdelen

Als leverancier die uptime waardeert, hanteert Wanying het volgende:

· Een regionale reserveonderdeleninventaris voor alle standaardcomponenten (snijmessen, verwarmingsbanden, sensormodules, transportbanden)

· Consignatievoorraad voor belangrijke klanten (kritieke onderdelen bewaren we op uw locatie, alleen gefactureerd bij gebruik)

· 24-uurs noodhulp voor onderdelen die niet lokaal verkrijgbaar zijn

Veelgestelde vragen (FAQ)

Vraag 1: Welke soorten containers kan de Wanying-hoesetiketteermachine verwerken en heb ik verschillende machines nodig voor ronde en vierkante flessen?

A: Onze machine is ontworpen voor maximale veelzijdigheid in de containergeometrie. Het behandelt:

· Ronde containers – standaardprestaties, hoogste snelheden

· Vierkant en rechthoekig – vereisen een iets andere luchtverdeling in de krimptunnel, die wij mogelijk maken door de hoeken van de spuitmonden en de stroomsnelheden aan te passen (vooraf ingesteld in het recept)

· Ovaal en taps toelopend – behandeld met doornspecifieke filmopeningsinstellingen en langere tunnelverblijftijden

· Zeer kleine containers (30 mm diameter, bijvoorbeeld monsterflessen) – we plaatsen een mini-doorn en passen de transportgeleiders aan om de stabiliteit van de container te behouden

· Grote containers (tot 150 mm diameter, 350 mm hoogte) – onze standaardconfiguratie

Voor verschillende vormen heb je geen aparte machines nodig. Dezelfde eenheid kan ronde flessen, vierkante dozen en ovale potten verwerken met de juiste receptinstellingen en, in sommige gevallen, eenvoudige doornwisselingen (voor diameterverschuivingen van meer dan 50 mm). Voor klanten die dagelijks dramatisch verschillende containerformaten gebruiken, bieden we een torentje met dubbele doorn waarmee twee doornformaten kunnen worden gemonteerd; het wisselen tussen de twee duurt minder dan 3 minuten.

Vraag 2: Wat is het typische percentage filmafval en hoe kunnen we dit verminderen?

A: Folieafval bij het etiketteren van hoezen is afkomstig van drie bronnen: opstellingsafval (tijdens het wisselen), lasafval (bij het samenvoegen van nieuwe rollen) en afkeuringsafval (defecte hoezen gedetecteerd). Onze typische klant behaalt een totaal filmgebruik van 94–97%. Opstelafval – bij het veranderen van etiketafmetingen of -materialen kunnen de eerste 5–10 hoezen afwijken van de afmetingen naarmate het systeem zich stabiliseert. Ons receptgeheugen minimaliseert dit; bij servoaangedreven snijplotters zijn voor de stabilisatie slechts 2 à 3 kokers nodig, en niet 20 à 30 zoals bij oudere pneumatische systemen. Lasafval: bij het vervangen van rollen zonder een automatische lasmachine moet de machine worden gestopt en de nieuwe film handmatig worden ingevoerd, waarbij per rolwisseling 1 à 2 meter film verloren gaat. Dankzij ons optionele zero-splice-systeem (een festoenaccumulator) kunnen nieuwe rollen worden samengevoegd terwijl de machine blijft draaien, waardoor dit afval volledig wordt geëlimineerd. Afkeurafval – onze visuele inspectie keurt hoezen af ​​die verkeerd zijn gesneden of onjuist zijn aangebracht. Omdat deze toch niet acceptabel zouden zijn voor het eindproduct, raden we aan om ze te beschouwen als kosten voor kwaliteitsborging en niet als verspilling. Om het totale filmverbruik te minimaliseren, raden we ook aan:

· Folierollen bestellen met langere lengtes (minder lassen per ploegendienst)

· Gebruik van dunnere films (tot 30 µm) waar de productbescherming dit toelaat

· Regelmatige reiniging van filmrollen om door statische elektriciteit veroorzaakte kleverigheid van de film te voorkomen, wat dubbele picks kan veroorzaken

Vraag 3: Welke invloed heeft de krimptunnel op de productkwaliteit, vooral bij temperatuurgevoelige producten?

A: We begrijpen dat veel producten met een etiket met hoes gevoelig zijn voor hitte. Yoghurtculturen, koudgeperste sappen, gefermenteerde producten en bepaalde zuivelproducten kunnen bederven als ze gedurende langere tijd aan hoge temperaturen worden blootgesteld. De Wanying-krimptunnel is ontworpen met drie strategieën om de blootstelling aan hitte aan het product zelf te minimaliseren:

· Kortst mogelijke tunnellengte – we gebruiken hete lucht met hoge snelheid (tot 15 m/s) om warmte snel over te dragen aan de film, waardoor de tunnel korter kan zijn dan conventionele ontwerpen. De typische verblijftijd in onze tunnel is 3 tot 6 seconden, vergeleken met 8 tot 12 seconden in oudere systemen.

· Plaatselijke verwarming – de hete lucht wordt primair op het filmoppervlak gericht, niet op het product. De lichaamstemperatuur van de container stijgt tijdens de passage doorgaans slechts met 3 à 5 °C, zelfs als de tunnellucht een temperatuur van 180 °C heeft.

· Actieve koeling – onze optionele post-tunnel koelzone maakt gebruik van omgevingsluchtstralen om de temperatuur van het etiketoppervlak binnen 2 seconden na het verlaten te laten dalen tot onder de 40°C, waardoor verdere warmteoverdracht naar het product wordt gestopt.

Voor producten met extreme temperatuurgevoeligheid (bijvoorbeeld probiotische dranken die distributie via de koude keten vereisen), raden we het gebruik van PETG-folie aan, die krimpt bij lagere temperaturen (90–120 °C) en ervoor zorgt dat onze tunnel bij lagere temperaturen kan werken. We bieden ook een koeltunnel met alleen lucht (zonder water of koeling) die omgevingslucht met hoge snelheid gebruikt om zowel het etiket als de container af te koelen voordat ze uw stroomafwaartse apparatuur bereiken. Geen enkele klant heeft een verslechtering van de productkwaliteit gemeld als gevolg van onze krimptunnel in meer dan 80 installaties in temperatuurgevoelige categorieën.

7. Waarom Wanying opvalt in de technologie voor het labelen van mouwen

8. Conclusie – Sleeven als merkopbouwende en processtroomlijnende investering

De Wanying Sleeve Labeling Machine transformeert de manier waarop voedsel- en drankproducenten containerdecoratie benaderen. Door 360°-graphics over het hele lichaam mogelijk te maken met manipulatiebestendige functionaliteit, verhoogt sleeveving uw merkaanwezigheid in drukke winkelschappen. Tegelijkertijd zorgt onze technische focus op betrouwbaarheid, snelle omwisselingen en filmveelzijdigheid ervoor dat uw etiketteerproces een kosteneffectief onderdeel met lage wrijving van uw productielijn wordt en geen knelpunt. We hebben gezien dat klanten een aanzienlijke ROI behaalden door arbeidsbesparingen, minder filmafval en de hogere prijzen die de verpakkingseisen verbeterden. Meer nog, de mogelijkheid om promotie- en testbatches uit te voeren zonder afhankelijkheid van externe verpakkingen geeft u de flexibiliteit om sneller op markttrends te reageren dan concurrenten die hun etikettering uitbesteden. Met decennia aan expertise op het gebied van integratie van voedingsmiddelen- en drankenlijnen, een toewijding aan energie-efficiënt ontwerp en een mondiale servicementaliteit, levert Wanying een oplossing voor hoesetikettering die is gebouwd voor de lange termijn – en gebouwd voor uw specifieke behoeften.
